Виды перфорации знаков почтовой оплаты

Просечка почтовых марок

При печатании ранних выпусков в отдельных странах вместо круглых отверстий делали так называемую просечку — надрезали бумажное полотно (при перфорировании бумага прорывается по всей толщине). Просечку делают с лицевой стороны марочных листов, как правила, после гуммирования. Она производится острыми металлическими линейками, край которых сделан в виде пунктирных выступов, дужек, зигзагов и т.д. Еслй просечку делают одновременно с печатанием марок, то линейки монтируют в самой печатной форме между рядами марок. Они немного выступают над печатными элементами формы и одновременно с формой покрываются краской, при этом просечка получается цветной. После печатания марок просечку производят, как перфорирование. Но каждый лист просекают отдельно, надрезая бумагу в промежутках между марками ряд за рядом или параллельно несколькими линейками по всему листу. Различают непрерывную и прерывистую просечку. Прерывистая просечка бывает пунктирная, косая, угловая, зубчатая, крестиковая, волнистая, серпантинная, язычковая и др.

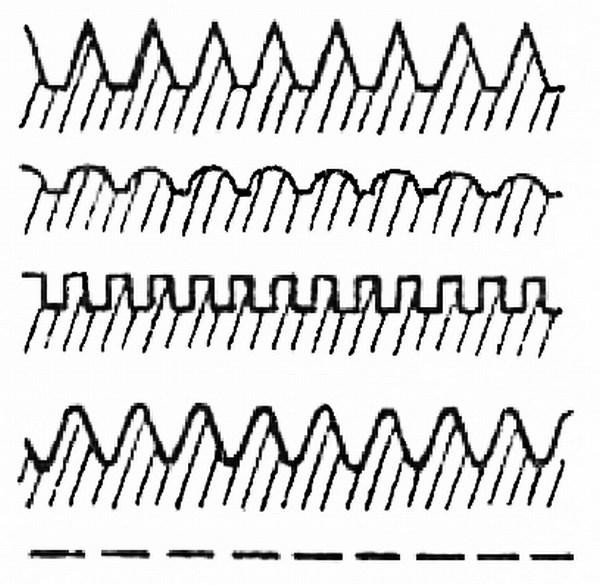

Рис. 1. Некоторые виды просечки

С введением перфорационных машин от просечки отказались. Однако в последние годы она стала появляться снова, но уже в несколько другом качестве. Когда не хотят круглыми отверстиями перфорации нарушать целостность репродукции картины, но марки в блоке или сцепке должны отделяться одна от другой, тогда применяют тонкую, малозаметную просечку. Так поступили, например, в 1967 г. при печатании блока ООН с изображением витража Марка Шагала, украшающего здание ООН в Нью-Йорке, в 1969 г. при выпуске сцепки марок Гибралтара в виде триптиха с репродукциями картин Рафаэля, Моралеса и Леонардо да Винчи.

Перфорирование почтовых марок

Марки, отделенные от перфорированного листа (блока, кляйнбогена), имеют зубцовку, иногда неправильно называемую перфорацией. Вернее называть перфорацией линии пробитых отверстий между неотделенными марками, а зубцовкой — линии зубцов с промежутками в виде половинок отверстий, образовавшихся при отделении почтовых марок. Процесс пробивания отверстий называется перфорированием. Он осуществляется на специальных станках или машинах, имеющих пластины-пуансоны с полыми иглами.

Перфорирование — это пробивка рядов отверстий в свободных полях - промежутках между марками. При этом в местах пробивки бумага удалена, а марки соединены одна с другой перемычками, оставшимися между отверстиями. При разрыве перемычек и образуется зубцовка. Перфорирование производят после гуммирования и печатания почтовых марок, а в ряде случаев, и в последние годы все чаще, - одновременно с печатанием. При совмещении перфорирования с печатанием отдельно перфорируется каждый лист или рулонное бумажное полотно. Если печатание и перфорирование производят раздельно, то чаще всего перфорируют сразу стопку (до 20) листов, зажатую в машине между направляющей пластиной и матрицей с отверстиями. Чаще всего филателистам приходится иметь дело с линейным, гребенчатым и рамочным перфорированием.

Линейное перфорирование в филателии

Это самый старый, самый простой и самый несовершенный вид перфорирования. Лист сначала перфорируют ряд за рядом по вертикали, а затем поворачивают на 90 градусов и снова ряд за рядом с помощью педали продвигают в станке, пробивая горизонтальные ряды. Для перфорирования листа из ста марок (10 х 10) необходимо сделать 22 удара пластины, в которой иглы расположены в одну линию на равном расстоянии друг от друга. Пластина должна быть длиннее ряда марок в листе как по вертикали, так и по горизонтали.

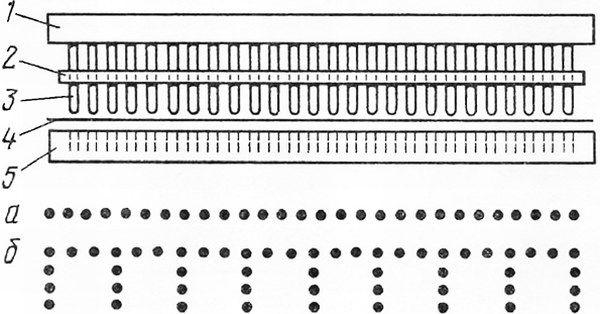

	Рис. 2. Схема перфорационного аппарата: 1 - пластина с иглами; 2 - направляющая пластина; 3 - иглы; 4 - лист с марками; 5 - матрица с отверстиями. Расположение игл: а - линейное; б - гребенчатое

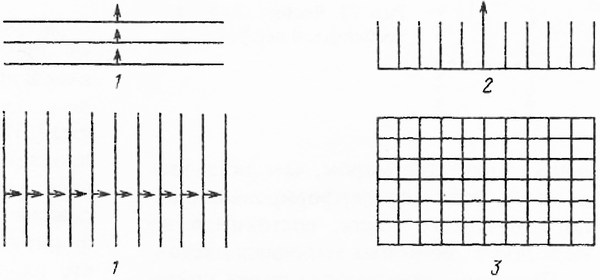

	Рис. 3. Схема перфорирования: 1 - линейного; 2 — гребенчатого; 3 - рамочного

Произвести эту операцию так, чтобы в местах пересечения рядов перфорационные отверстия точно совпадали, очень трудно. Поэтому у отдельных марок угловые зубцы обычно имеют неправильную, неодинаковую форму, по которой филателисты и определяют линейную зубцовку. Еще проще вид перфорирования определяется по листу или его угловому фрагменту с полями. При линейном перфорировании пробиваются вертикальные и горизонтальные поля листа, и если на смежных или параллельных полях имеется больше одного перфорационного отверстия, значит, это линейная перфорация.

Во врема СССР линейное перфорирование применялось крайне редко, лишь в случаях, когда почтовые марки имели нестандартные размеры. При линейном перфорировании могут попадаться почтовые марки, немного разнящиеся размерами (если мерить не по рисунку, как это принято, а по расстоянию между линиями перфорации).

Гребенчатое перфорирование почтовых марок

При этом виде перфорирования иглы в пластине смонтированы в виде гребенки (рис. 3). Одновременно пробиваются одна сторона ряда почтовых марок и все прилегающие перпендикулярно к ней промежутки между марками этого ряда (т.е. каждая марка в ряду одновременно окантовывается отверстиями с трех сторон). Следующий рабочих ход (шаг) перфорирующего аппарата пробивает четвертую сторону предыдущего ряда и перпендикулярные к ней промежутки между марками следующего ряда. Отличительной чертой гребенчатой зубцовки являются одинаковые, правильной формы зубцы всех углов почтовой марки. На каждом пересечении линии перфорации образуется только одно перфорационное отверстие. Если перфорирование идет горизонтальными рядами сверху вниз, то в конце оказывается перфорированным и нижнее поле листа. Другие поля остаются без перфорации. Если поля перфорированы с двух или трех сторон листа, то пластина предназначалась для большего количества марок, чем оказалось в листе, или для перфорирования целого печатного листа, состоящего из нескольких почтовых марочных листов.

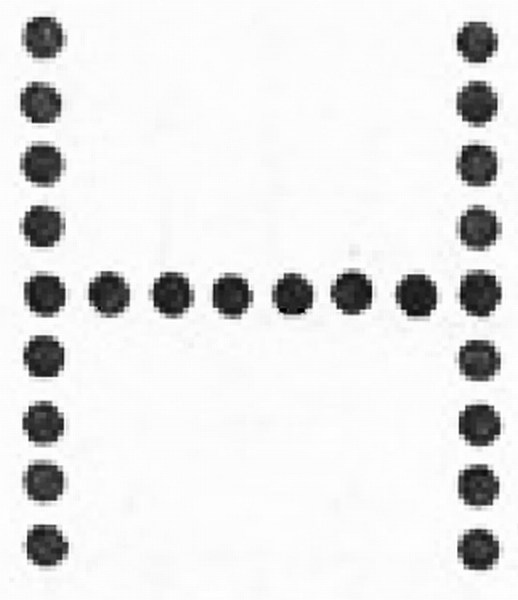

Рис. 4. Ячейка двойной гребенчатой перфорации

На неперфорированных полях конечные отверстия поперечных линий перфорации могут образовывать прямую линию с границей марочного поля, но чаще они выходят за эту границу. Это делается для предотвращения повреждения почтовых марок при разрывании неперфорированных полей листа: разрыв попадает на отверстие, и дальше отделение идет по линии перфорации. Более редким видом гребенчатого перфорирования является двойная гребенка, когда одним ударом пробиваются отверстия в одной горизонтальной стороне и половине вертикальных сторон верхнего и следующего за ним нижнего ряда марок (рис. 4). В нашей стране двойное перфорирование не нашло применения, но его можно встретить на марках других стран (например, Португалии и ее колоний). Для точности перфорирования всей стопки в аппарате листы накалывают по особым меткам или устанавливают по угловым упорам. Вот почему на полях некоторых марочных листов попадаются специальные разметочные значки с тонким крутым отверстием посередине. Их не надо смешивать с похожими метками (без отверстий) для точного совмещения красочных прогонов.

Рамочное перфорирование почтовых марок

Это наиболее совершенный современный способ перфорирования — одним ударом перфорируется весь марочный лист. Все углы каждой марки имеют правильную форму. Этим способом перфорируются марки и блоки при глубокой тоновой печати или комбинированном печатании, сочетающем глубокую печать с металлографией. Перфорирование марочного листа производится при печатании. Современные ротационные печатные машины снабжены специальным рамочным перфорирующим устройством. Точность его работы контролируется электроникой. Движение бумаги автоматически регулируется так, чтобы марки были хорошо центрированы, т.е. имели со всех сторон поля одинаковой ширины. Характерным признаком рамочной перфорации является отсутствие отверстий на полях листов. Отделенные от листа марки без полей нельзя отличить от почтовых марок с гребенчатой зубцовкой. При других способах печати (кроме вышеназванных) блоки перфорируются на специальном станке. Если в блоке одна почтовая марка, то перфорация называется островной. На этом станке не всегда удается достичь большой точности центровки относительно живописного поля марки в блоке.

Размеры перфорации их измерение и запись

Перфорация различается и по размерам. Размер определяется числом зубцов, умещающихся на двух сантиметрах края марки. Такой условный способ измерения и обозначения зубцовки предложил в 1886 году французский филателист Амабль Легран, писавший под псевдонимом Доктор Магнус. Если на двух сантиметрах 12 зубцов, то такую зубцовку называют "зубцовкой 12". Зубцы, конечно, не считают — это долго и скучно. Существует несколько видов филателистических линеек зубцемеров, с помощью которых измеряется зубцовка. На некоторых зарубежных зубцемерах указано 30 размеров — от 6 — 7 до 16 % - 17 (7, 8, 9 ¼, 9 ½, 9 ¾, 10 и т.д.). На отечественных зубцемерах имеется 20 размеров, округленных до 1/2 (7 ½, 8, 8 ½, 9, 9 ½ и т.д.). Выпускаются зубцемеры на прозрачной пленке или плотной фотобумаге (последние более точны), бывают металлические и стеклянные зубцемеры.

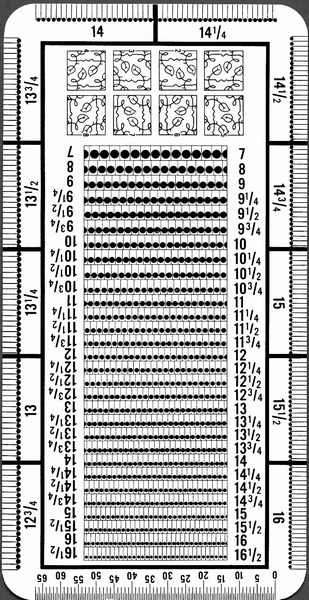

Рис. 1. Зубцемер системы точек и черточек (слева), сходящихся линий (справа)

Для определения зубцовки марку прикладывают к зубцемеру, передвигают по напечатанным шаблонам до полного совмещения зубцов с точками и линиями и рядом читают цифру. Правда, чаще всего не приходится долго передвигать, так как марки в последнее время имеют перфорацию от 11 ½ до 12 ½. Если надо измерить зубцовку марки, наклеенной на конверт, то пользуются шаблонами по краям зубцемера или прозрачным зубцемером на пленке или стекле.

Случается, что размеры зубцовки на разных сторонах одной почтовой марки по некоторым причинам бывают неодинаковыми. Скажем, горизонтальные ряды перфорировались одним аппаратом, а вертикальные - другим; иглы в гребенке по горизонтали расположены несколько реже, чем на вертикальных сторонах, или наоборот. Если со всех сторон почтовой марки зубцовка одинакова по размеру, то она называется обычной (или никак не называется) и обозначается одним размером, например: линейная зубцовка 12 ½. Если две параллельные стороны имеют одну зубцовку (например, 12), а две другие - иную (например, 12 ½), то зубцовка называется комбинированной и записывается так: гребенчатая (линейная) зубцовка 12:12 ½. Это означает, что зубцовка горизонтальных сторон имеет размер 12, а вертикальных — 12 ½. Принято записывать сначала зубцовку именно горизонтальных сторон, потом вертикальных.

Но бывает, хотя и весьма редко, и третий случай, когда на параллельных сторонах размеры зубцовки разные. Это называется сложно-комбинированной зубцовкой. Тогда принято записывать размеры зубцовки всех четырех сторон марки, начиная с верхней стороны и затем по ходу часовой стрелки, например 11:11:14:14. Это значит, что размер зубцовки верхней стороны 11, правой — 11, нижней — 14, левой - 14. Могут быть и другие варианты: 11:14:14:14; 11:11:14:11 и т.п. Пять вариантов сложно-комбинированной линейной зубцовки имеют, например, 5-копеечные марки из серии 1936 г. "Всемерно поможем почте".
