Глубокая печать при создании почтовых марок

Вид печати, возникший примерно в одно время с высокой (типографской) печатью, — металлография. Уже в конце XV в. гравюры печатали с медных гравированных досок. В XIX в. широкое распространение получила печать с гравюр на стали. В печатной форме для металлографии печатающие элементы углублены. Они заполняются краской, и сильно прижатая к форме бумага как бы вытягивает из этих мест краску на себя. С возвышающихся мест краска перед каждым ходом (прогоном) машины или оборотом печатного цилиндра тщательно удаляется, и эти элементы остаются пробельными, непечатающими. Чем больше углублены печатающие элементы, тем больше краски от них воспринимает бумага.

Печатание с медных или стальных гравюр различается некоторыми техническими деталями. В каталогах это чаще всего не отмечается. При печатании с медных гравированных досок бумага предварительно увлажняется, чтобы лучше воспринимать краску. При высыхании бумага, иногда "садится" поразному, что может приводить к возникновению разновидностей но размеру рисунка. Кроме того, оттиск получается более мягкий, незапечатанные места и поля почтовой марки слегка тонированы краской. Это правда, бывает и при печати с гравюр на стали, и при глубокой растровой печати (ракельной). При печатании с гравюр на стали бумага не увлажняется и не дает усадки.

Рисунок художника гравер переносит на металлическую пластинку множеством углубленных линий, штрихов и точек с помощью специальных инструментов: штихелей, пуансонов, шаберов, шлифовальных гладилок. Некоторые самые ранние почтовые марки печатались непосредственно с награвированных пластинок. Причем граверу приходилось гравировать форму для каждой почтовой марки в будущем листе. Однако постепенно совершенствовались методы размножения гравюры. Применяют специальные монеты из мягкой стали, которую под возрастающим давлением несколько раз (вперед-назад) прокатывают по граверской пластинке. Воспринявшую изображение молету закаляют. При прокатывании закаленной молеты гравюра под большим давлением как бы оттискивается, выбивается, чеканится в будущей печатной форме и необходимом для печатного листа количестве. Затем форма хромируется и приобретает тиражеустойчивость. Для размножения используют и травление, и гальванический способ, а в последние годы — специальные электронно-гравировальные автоматы.

Рис. 1. Гравирование будущей почтовой марки. Применение молеты

В последние десятилетия наряду с одноцветной металлографией нашла распространение и многоцветная (ЧССР, США, Франция, Швеция), для чего изготовляют отдельные формы для каждой краски. Печатание каждого цвета с плоских досок отдельным прогоном - трудоемкая работа, но она дает высококачественные, очень эффектные оттиски (например, чехословацкие малые листы из четырех почтовых марок с репродукциями картин и гобеленов). Если форму изгибают и укрепляют на формном печатном цилиндре, можно печатать с большой скоростью на современных ротационных машинах с бесконечным полотном бумажного рулона. При таком способе системы цилиндров для каждой краски устанавливаются один за другим. Есть уже машины для 4 — 6-цветной металлографии. В СССР чаще применяется одноцветная металлография или металлография в сочетании с глубокой тоновой печатью — серии "Цветы гор Кавказа", "Отечественный ледокольный флот", "Туризм по Золотому кольцу". Возможно сочетание с офсетом — "История отечественного авиастроения". Но и одноцветные почтовые марки, как старые, так и особенно новые, например, посвященные Л.Н. Толстому, А.В. Суворову, производят прекрасное впечатление.

Отличить почтовые марки, напечатанные металлографией, очень легко. Они имеют выпуклый слой краски в насыщенных местах, там, где на форме были более углубленные штрихи от штихеля. Это можно почувствовать даже на ощупь или увидеть в косых лучах света. Линии четкие и чистые, растровые точки отсутствуют. На клеевой стороне негашеных почтовых марок часто видны характерные углубления, отвечающие крупным штрихам или контурам изображения, на лицевой стороне они выпуклые.

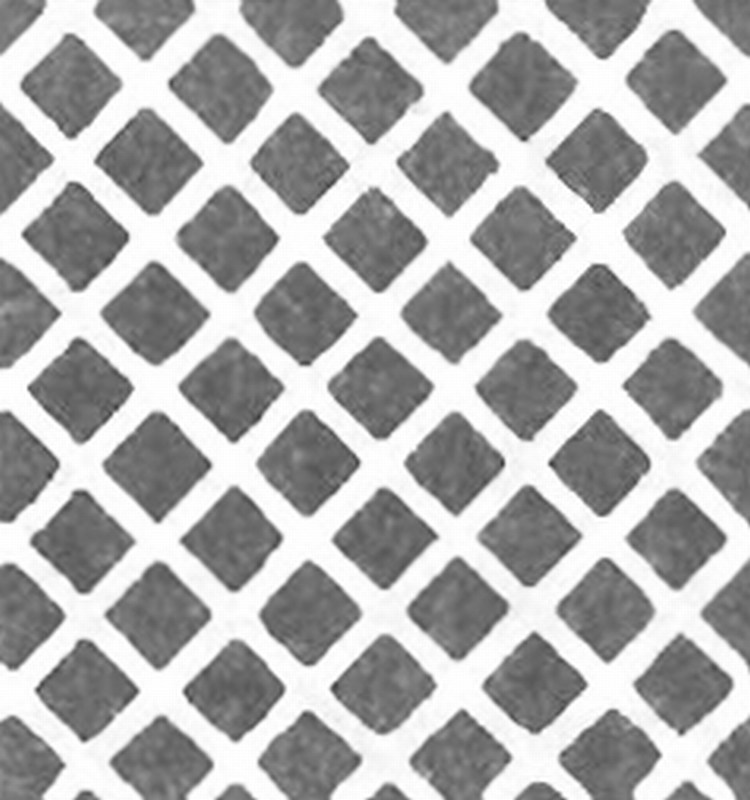

Рис. 2. Растр для глубокой печати (увеличено)

При глубокой растровой (ракельной) печати для изготовления формы оригинал почтовой марки фотографируется с соответствующим уменьшением, негатив ретушируется, переводится в диапозитивы, из которых на зеркальном стекле монтируется будущий марочных лист по количеству и размеру почтовых марок. Этот монтаж помещают в копировальную раму и поверх кладут лист светочувствительной бумаги с желатиновым пигментным слоем. Раму освещают, и на бумаге образуется дубленый желатиновый рельеф. На эту же бумагу копируется не только изображение, но особый растр, отличающийся от растра для высокой и офсетной печати тем, что линии в нем прозрачны, а крошечные (около 5000 на квадратном сантиметре) клеточки между ними черные.

Пигментную копию укрепляют на специально подготовленную медную поверхность формного цилиндра и обрабатывают особыми растворами. На медном слое образуются различно углубленные ячейки, соответствующие светлым и темным местам оригинала. Эти углубленные печатающие элементы имеют одинаковую площадь, равную клеточкам отпечатанного растра. При печатании более углубленные места воспринимают и отдают на бумагу больше краски, воспроизводя более насыщенные тона, и наоборот, неглубокие места воспринимают меньше краски и передают менее насыщенные тона. При печати жидкая краска наносится на всю поверхность формы, покрывая печатающие и непечатающие элементы, заполняя углубления. Специальный тонкий стальной нож - ракель (отсюда и название) удаляет краску с непечатающих элементов, и бумага плотно прижимается обтянутым резиной цилиндром к печатающему цилиндру, воспринимая краску с печатающих элементов. Невысокие перекрещивающиеся линии растровой сетки на форме служат опорой ракелю, скользящему по ним, и задерживают жидкую краску в углубленных местах формы.

При глубокой многоцветной печати почтовых марок, как и при других способах, тоже изготовляется несколько форм — для каждой краски отдельно, которые последовательно монтируются в печатной машине. Высокая продуктивность этого способа печати позволяет широко использовать его в маркоиздательстве. Отличительные признаки глубокой растровой печати: растровые точки четырехугольные или ромбовидные одинаковых размеров; ни измерением, ни на ощупь нельзя определить утолщения слоя краски. Нет резко очерченных контуров и линий. Цифры и буквы имеют следы ракеля, неровности красочного слоя, пробелы, как бы соскобы. На светлых полутонах часто заметны белые растровые линии от выступающей сетки; на многокрасочных оттисках растровые точки наплывают одна на другую.
